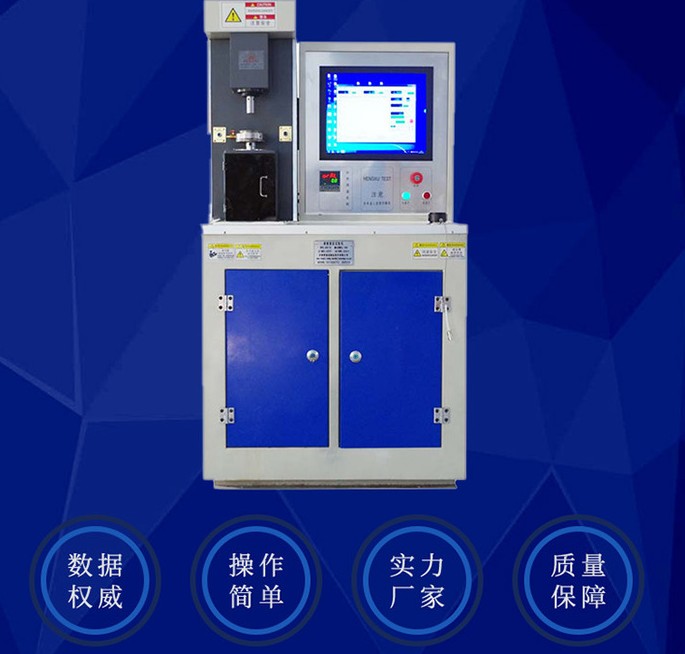

多功能摩擦磨損試驗機 多功能摩擦磨損試驗機 產品介紹 多功能摩擦磨損試驗機 微機控制立式萬能摩擦磨損試驗機主要以滑動、滾動和復合摩擦形式,在較低的接觸壓力下,選擇不同的摩擦副形式,用于評定潤滑油、潤滑脂的長時抗磨損性能,以及金屬材料的摩擦磨損性能。MMW-1摩擦磨損試驗機配有四球、銷盤、止推圈等三種摩擦副,根據用戶需求可提供球盤、球-三片、銷-三柱、模擬凸輪、齒輪等多種摩擦副形式。MMW-1可以測定摩擦力矩,計算摩擦系數,連接計算機,記錄溫度-時間曲線、摩擦系數-時間曲線。該機配有高精度測量裝置,可測量摩擦副磨斑尺寸,或?qū)崿F(xiàn)摩擦副磨斑的計算機屏幕顯示、測量和記錄 。
多功能摩擦磨損試驗機 工作原理 1. 接通電源,檢查電源是否正常,若正常,進行第二步操作,若不正常,檢查供電電源及強電板上的空氣開關是否已接通。 2. 查看主軸軸旋轉方向是否正確,該MMW-1微機控制立式摩擦磨損試驗機的主軸不可逆轉,既從上往下看是主軸為順時針旋轉。 3. 安裝試樣,具體安裝方式可參照。 4. 試樣安裝完畢,將上試樣夾頭鑲在主軸下端錐孔內,旋緊拉桿,下試樣放入試樣座相應位置,手動旋轉滾花螺釘,讓下導向主軸上升,使上下摩擦副相互接近。 5. 選擇試試驗驗方法,進行參數設定,調整加載速度,按下自動加載按扭,試驗力值穩定后,按下開始按扭試驗開始。 6.當做高溫長時四球磨損試驗時,應將高溫油盒安裝至試驗副盤上之后接通溫度控制器電源。當溫度快要到達設定溫度時,手動旋轉滾花螺釘,使下導向軸上升,讓油盒上升到接近彈簧夾頭位置,進行參數設置,繼續升溫過程中使用自動控制模式達到設定力值。當溫度到達設定溫度之后,按下開始按扭,試驗開始。(溫度設定參數已完成,不必改變其中的參數)。 7. 試驗結束后,將試驗力設為“零”,系統會自動卸載;或點下手動加載,將控制條向左拉。當試驗力下降到“零”時,點擊停止按扭,手動旋轉滾花螺釘,使導向主軸下降,取下試樣,分析試驗結果。 多功能摩擦磨損試驗機 主要技術規格及技術參數 2.1法向加載:0.1-20N 2.2法向加載,并可實現試驗力的長時保持; 2.3 法向力值控制精度:±0.5% 2.4溫度控制范圍:-20°-100℃,紅外非接觸測量方式;(選配) 2.5工裝夾持范圍:33-160mm,可調 2.6 銷工位數: 3個 2.7 主軸轉速:0.1-1200r/min 2.5可連續長時間運轉,機器噪音≦40dB; 2.7運轉過程中產生的數據,如摩擦力、往復頻率、往復振幅,載荷波動、試樣溫度等均由計算機進行采集和進行實時處理,以數據圖表形式給出試驗結果,在同一時間坐標下采用不同顏色給出:載荷-時間、摩擦系數-時間、溫度-時間、位移-時間四條曲線,并可轉換成相應的“參數-路程曲線",在計算機屏幕上實時顯示。所有數據由計算機記錄存盤,以供查閱和打印,數據可轉換成Excel格式。 標簽:多功能摩擦磨損試驗機
|
