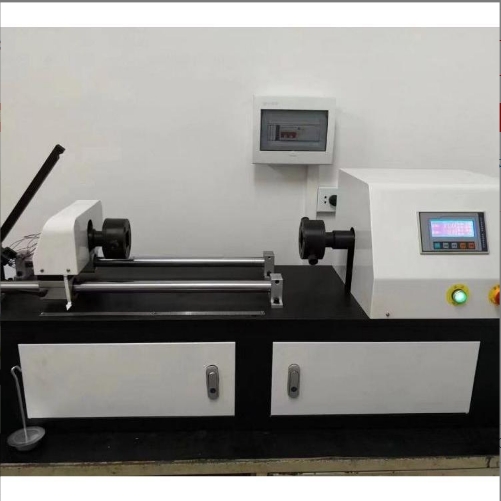

螺栓電子扭轉疲勞試驗機 微機控制汽車配件扭矩斷強度檢測設備 適用范圍:NDW-500汽車配件扭矩斷強度檢測設備根據GB50205-2020《鋼結構工程驗收規范》有關要求設計制造。連接副扭矩系數復驗用的計量器具應在試驗前進行標定,誤差不得超過2%。每套連接副只應做一次試驗,不得重復使用。復驗用螺栓應在施工現場待安裝的螺栓批中隨機抽取,每批應抽取8套連接副進行復驗。用于測試材料及構件的Z大扭矩,剪切模量,規定非比例扭轉強度,屈服強度,上下屈服強度,Z大非比例切應變等力學特性,配合相應工裝可測試扭轉剛度,扭矩系數,等特定指標。在緊固中墊圈發生轉動時,應更換連接副,重新試驗。連接副扭矩系數的復驗應將螺栓穿入高強螺栓檢測儀,在測出螺栓預拉力P的同時,應測出施加工螺母上的施扭矩值T,并計算扭矩系數K。 適用標準: GB50205-2020《鋼結構工程驗收規范》 GB/T1231-2006《鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件》GBT 3632-2008《鋼結構用扭剪型高強度螺栓連接副》 GB/T2611-2007《試驗機通用技術要求》 GB/T10128-1998/2007 《金屬室溫扭轉試驗方法》 ISO7800-2003金屬材料單軸扭轉試驗方法 ASTM A 938-2004金屬線扭轉試驗方法 ASTM A938-07 鋼絲扭轉試驗的試驗方法 用戶也可以提供相關的技術標準,如ISO、ASTM、EN、DIN、JIS,按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。
汽車配件扭矩斷強度檢測設備主要技術參數: Z大扭矩:500Nm(根據客戶樣品定制) 扭矩測量范圍:20N/m-500N/m 試驗機級別:0.5級 扭矩示值相對誤差:優于±1% 扭矩分辨力(Nm):0.002Nm 扭轉角測量范圍:0-10000° 有效空間:10-300mm(根據客戶樣品定制) 扭轉角示值相對誤差:±1.0% 扭轉計扭角分辨力:0.01° 扭轉計扭角示值相對誤差: ±1.0% 扭轉速度:0.01°/min -720°/min 扭轉速度相對誤差:設定值的±1.0%以內 軟件及用戶界面:WIN10操作環境下的軟件和交互式人機對話操作界面 試驗過程及測量、顯示、分析、控制等均由計算機自動完成 試樣破壞后,自動機 當負荷超過額定值3~5%時,自動停機 供電電源:220V,50Hz,1KW 汽車配件扭矩斷強度檢測設備主機配置: 高強度扭轉試驗機主機一臺(臺式結構,整機防腐處理) 高精度角度編碼器一只(電機內置) 交流伺服調速系統及交流流伺服調速電機各一套 精密直線導軌兩套 高效針線擺輪減速機一套 500Nm高精度動態扭矩傳感器一支 試驗機專用扭轉輔具一套(滿足2種試樣要求) 品牌計算機一臺 彩色噴墨打印機一臺 扭轉試驗機專用試驗測控系統一套 WIN10操作環境下的扭轉試驗機專用軟件一套 更多NDW-500汽車配件扭矩斷強度檢測設備資料請聯系我們。
|
