CR-10A金屬線材扭轉纏繞一體試驗機 產品型號：CR-10A 主要用途： 1、CR-10A金屬線材扭轉纏繞一體試驗機適用于測定直徑(或特征尺寸)為0.1-10mm的金屬線材在單向或雙向扭轉中承受塑性變形的能力及顯示線材表面和內部的缺陷。 2、纏繞是將0.1-1.5mm直徑的試樣在芯棒上緊密纏繞規定螺旋圈數。 依據參考標準： 《GB/T238-2013線材扭轉試驗方法》 《GB/T239-1999線材扭轉試驗方法》 《JB/T9376線材扭轉試驗機》 《GB/T 4909.4裸電線試驗方法 第4部分：扭轉試驗》 《GB/T 20509電力機車接觸材料用銅及銅合金線坯》等相關標準。

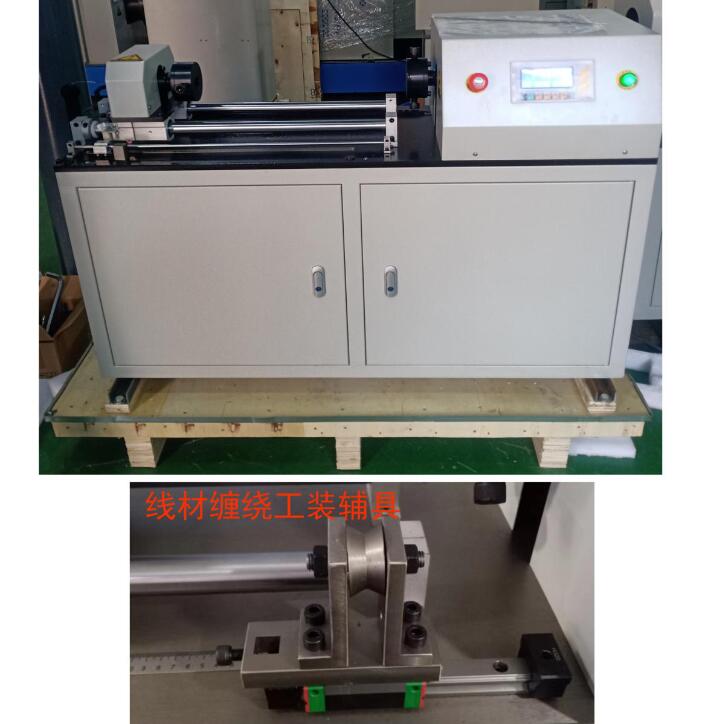

金屬線材扭轉纏繞一體試驗機產品特征： 1.試驗過程中按照標準施加的軸向力、旋轉加力、試驗試件斷開時的圈數鎖存、終止試驗均有控制儀表自動控制，操作簡單方便。 2.軸向加力采用比列杠桿砝碼加力，砝碼的精度優于1%. 3.電器部分由控制儀表、控制電機、旋轉卡盤組成。 4.旋轉速度由控制儀表來設定。線材扭轉圈數計數由控制儀表直接顯示。 5.高精度移動導軌，保證兩頭對中性。 6.為保證試驗人員安全、方便觀察試驗過程，機器帶有可移動、透明式安全防護罩。 金屬線材扭轉纏繞一體試驗機主要技術參數： 檢測扭轉線材直徑：Φ0.1-Φ10 檢測纏繞線材直徑：Φ0.1-Φ1.5 試驗兩卡盤同軸度：﹤Φ0.4 移動導軌在全長范圍內的平直度：﹤0.2 兩卡盤間的最大距離mm：500 扭轉速度：15，30;60;90;120轉/分 旋轉圈數最小讀數值：0.1 計算形式：自動 試驗夾具硬度：HRC55-65 軸向加力砝碼精度：優于±1% 試驗夾持形式：手動 試驗機工作噪聲：﹤70dB 電源電壓（必須有可靠的接地措施）：220ｖ±10%，50Hz 電機功率：1.1KW 金屬線材扭轉纏繞一體試驗機系統配置： 主機框架1套 機器外殼1套 扭轉纏繞柜體一套 有機玻璃防護罩一套 精密伺服電機電機1套 精密調速驅動器1部 高精度計數傳感器1只 高精度斷裂感應開關1只 砝碼1套 夾具體1對， MCU控制電器, 鉗口3套 工具1套 纏繞裝置一套 說明書1份 合格證1份 裝箱單1份 金屬線材扭轉纏繞一體試驗機主要功能： 1、單向扭轉：試樣繞自身軸線向一個方向均勻旋轉至規定次數或試樣斷裂。 2、雙向扭轉：試樣繞自身軸線向一個方向均勻旋轉至 規定次數后，向相反方向旋轉相同次數或試樣斷裂。 3、纏繞部分：①試驗一般應在10℃-35℃的室溫下進行。 ②以每秒不超過一圈的規定速度沿螺旋線方向緊密纏繞在芯棒上。必要時，可減慢纏繞速度，以防止溫度升高而影響到試驗結果。 ③纏繞試驗結果判定應按相關標準的規定執行。如無具體要求，可在不用放大工具的情況下檢查試樣表面，如未發現裂紋則該試樣判為合格。對 直徑小于0.5mm的線材應在放大約10倍的情況下進行檢查。 標簽：CR-10A金屬線材扭轉纏繞一體試驗機
|
