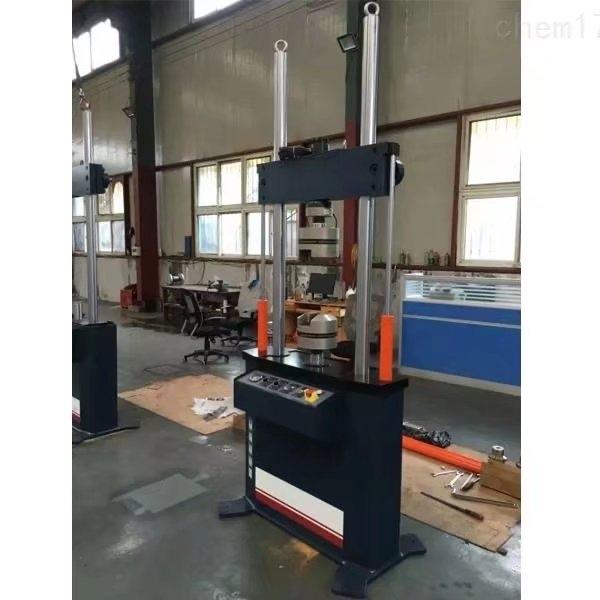

QBG-10型高頻疲勞試驗機 高頻疲勞試驗機產品概述 QBG 型系列疲勞試驗機在各種類型的疲勞試驗機中,具有結構簡單、使用操作方便、效率高、耗能低等特點,所以它被廣泛用來測試各種金屬材料抵抗疲勞斷裂性能、測試 KIC 值、S—N 曲線等等;配以相應夾具,被廣泛用來測試各種零部件(如板材、齒輪、曲軸、螺栓、鏈條、連桿、搖臂、緊湊拉伸等等)的疲勞壽命,可完成對稱疲勞試驗、不對稱疲勞試驗、單向脈動疲勞試驗、塊譜疲勞試驗、調制控制疲勞試驗、高低溫疲勞試驗、三點彎、四點彎、扭轉等種類繁多的疲勞試驗。 高頻疲勞試驗機主要技術指標 1、最大負荷:±10kN 2、最大單向脈動負荷:±10kN 3、最大交變負荷(幅值):5kN 4、負荷精度等級: 0.5 級 5、動、靜負荷波動度:≤±0.3%F.S 6、受力同軸度:≤5% 7、上下試驗空間:≥700mm 8、頻率范圍:60~300Hz, 頻率分辨率: 0.1Hz,多級頻率調節。 9、最大計數范圍:9×109。試驗機能夠自動記錄試驗循環次數并具有掉電保護功能;循環次數可以隨時設定,到達規定循環次數后具有自動停機功能;具有防止在停電等意外停機以后再次自動啟動的功能。 10、控制方式:具有常規疲勞試驗(對稱及不對稱)、塊譜(程控)疲勞試驗、調制疲勞試驗(正弦 波、三角波、梯形波、自定義波)等。 11、試驗功能:疲勞壽命(S-N 曲線等)試驗功能及斷裂力學(如斷裂韌性、裂紋擴展速率及門坎 值等)試驗功能等。可選配并支持種類繁多的試驗工裝及各種環境試驗裝置。 12、具有較完備的保護功能,如過載保護、機械限位保護、電機過流保護、斷裂保護、激勵器過流二級保護、頻率降保護、動靜負荷上下限人為設置保護、動靜負荷失控保護等,許多保護可依據不同試驗的要求進行靈活配置,試驗過程可無人值守。 13、整機電源:?jiǎn)蜗?220VAC 或三相 380VAC/50Hz/1.5kW,配線按照單相三線制或三相五線制。 注:出口設備按照設備所在地電源匹配。 高頻疲勞試驗機適用標準:JJG556-2011《軸向加荷疲勞試驗機》、GB/T2611、GB/T3075、HB5287、ISO1099、ASTM E466、ASTM E399、ASTM E647 標準等。 高頻疲勞試驗機配置清單 序號 | 名 稱 | 型號規格 |
| 數量 | 說 明 |
|
|
|
|
|
|
|
| 1 | 高頻疲勞試驗機主機 | QBG-10 型 |
| 1 臺 |
|
|
|
|
|
|
| 專利產品 |
| 2 | 高頻疲勞試驗機測控電箱 | QBG-10 型 |
| 1 臺 |
|
|
|
|
|
|
|
| 3 | 高頻疲勞試驗機集成機柜 | QBG-10 型 |
| 1 臺 |
|
|
|
|
|
|
|
|
| 4 | 聯想商用計算機 | 發貨時的主流配置 |
| 1 臺 |
|
|
|
|
|
|
|
|
| 5 | 惠普激光打印機 | Hp1106 |
| 1 臺 |
|
|
|
|
|
|
|
|
| 6 | 英文版高頻疲勞試驗測控軟件 | CCQBPV5.70EN |
| 1 套 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 7 | 室溫螺紋圓試樣疲勞試驗夾具 | M11x1、M14x1、M16x1、 | 各 1 套 | 或根據用戶要求選配 |
|
|
|
| M22x1 |
|
|
|
|
|
|
|
|
|
| 8 | 隨機工具 |
| 1 套 |
|
|
|
|
|
|
|
|
| 9 | 隨機文件 |
| 1 套 |
|
|
|
|
|
|
|
|
|
更多高頻疲勞試驗機資料請聯系我們濟南信標自動化設備有限公司。專業生產液壓萬能試驗機,疲勞試驗機,扭轉試驗機,高溫蠕變?cè)囼?yàn)機,彈簧試驗機,彎曲試驗機,沖擊試驗機,彎曲強度試驗機,抗拉強度試驗機等。
|
