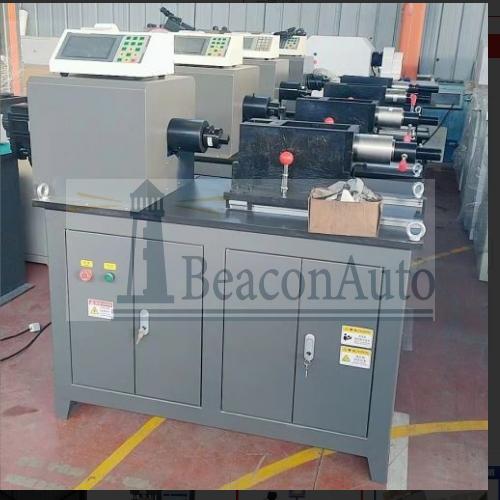

SCW-300微機控制鋼絞線松弛試驗機 微機控制鋼絞線松弛試驗機產品標準： GB/T5224-2003《預應力混凝土用鋼絞線》； GB/T10120-1996《金屬應力松弛試驗方法》 微機控制鋼絞線松弛試驗機1、主機采用臥式試驗力裝置，由機座、橫梁、立柱等組成承載框架，其內裝有精密滾珠絲杠付、減速機、左右拉伸錨具等。傳動加載系統采用伺服驅動器控制其伺服馬達，經減速機和圓弧同步齒形帶，帶動高精度滾珠絲杠螺母轉動，驅動絲杠左右運動，對試樣施加載荷，從而完成金屬試樣的松弛試驗。該機造型新穎美觀，結構合理，剛性大，穩定性好。具有傳動準確、控制精良、噪音低、裝夾試樣方便快速等特點 2、采用惠普品牌計算機，吸收國外試驗機公司的先進試驗機控制技術，根據國家標準GB/T5224-2003《預應力混凝土用鋼絞線》、GB/T10120-1996《金屬應力松弛試驗方法》的相關要求進行試驗，根據設定的試驗參數，自動完成試驗過程的控制、數據采集、顯示和保存（主要參數：試驗力、松弛力、松弛率或?qū)?shù)松弛率、溫度），試驗完成后可以對數據進行分析和處理，并打印輸出用戶要求的試驗曲線及試驗報告，可選擇標準要求的各種試驗曲線（可繪制剩余試驗力或?qū)?shù)剩余力、松弛力或?qū)?shù)松弛力、松弛率或?qū)?shù)松弛率、溫度等跟時間或?qū)?shù)時間的關系曲線）。 計算機軟件基于Windows98/Windows2000/Windows XP平臺開發，界面美觀,操作方便；試驗力、變形顯示采用組態儀表方式顯示,十分醒目；內嵌數據庫,便于數據歷史追溯及聯網要求；報表采用模板方式操作,用戶只需簡單培訓即可掌握，整個軟件封裝性強,操作方便、功能全面；設有標準試驗程序，按下快捷鍵，試驗系統就可以按照標準要求在3-5分鐘內將鋼絞線加載公稱最大力的70%或80%，保持1分鐘內自動開始記錄試驗數據、到達設定時間后自動終止試驗。 3、 試驗曲線與理論擬合曲線的相關系數達到99%以上，因此可以用100小時的試驗數據推算1000小時的松弛率，并模擬顯示1000小時遞推曲線，縮短了實際實驗時間。 4、 試驗機采用鋼絞線專用傳感器，具有很強抵抗松弛和蠕變的能力強，長時間受力零點漂移小。 5、試驗力達到設定值后可以關掉主機電源，降低能耗。 6、試驗過程中發生斷電，試驗數據不丟失，來電后可以繼續試驗。 7、自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用。 微機控制鋼絞線松弛試驗機主要技術參數： 1、最大試驗力：300kN 2、試驗力測量范圍：6-300kN 全程不分檔 3、試驗力精度：優于±1% 4、試驗力分辨率：每級量程的0.05%/FS 5、速度調節范圍：0.1-50mm/min。 6、試樣規格：Φ12.70；Φ15.20mm(公稱直徑) 7、拉伸試驗行程：0-200mm 8、試驗拉伸空間: 800-1000mm 9、保護功能：超過最大試驗力2%-5%時自動停機。 10、試驗機主機形式:臥式結構。 11、功率：3.0KW 12、主機尺寸(長X寬X高):900x920x2900mm 13、整機重量：1500kg 微機控制鋼絞線松弛試驗機基本配置: 序號 | 名稱 |
| 備注 | 1 | 主機 | 臥式主機 | 1臺 | 2 | 驅動裝置 | 伺服電機和交流伺服調速系統 | 1套 | 3 | 測量控制系統 | 全數字測量控制系統 | 1套； | 4 | 力值傳感器 | 高精度負荷傳感器 | 1只 | 5 | 位移傳感器 | 數字式位移傳感器 | 1只 | 6 | 溫度傳感器 | 高靈敏溫度計 | 1只 | 7 | 夾具 | 鋼棒專用? 10.7、? 12.6 各1付共2付 | 1套 | 8 | 控制軟件 | 中文版專業分析軟件 | 1套 | 9 | 聯想品牌微機 | 2G*320G*/19寸液晶 | 1臺 | 10 | 打印機 | 惠普*HP*A4 噴墨 | 1臺 | 11 | 使用說明書 |
| 1份 | 12 | 裝 箱 單 |
| 1份 | 13 | 合 格 證 |
| 1份 | 14 | 專用軟件光盤 | 試驗機專用 | 1份 | 15 | 電源線 | 試驗機專用 | 1根 | 16 | 數據線 | 試驗機專用 | 1根 | 17 | 工具 | 試驗機專用 | 1套 |
更多微機控制鋼絞線松弛試驗機資料請聯系我們濟南信標自動化設備有限公司。專業生產液壓萬能試驗機，疲勞試驗機，扭轉試驗機，高溫蠕變試驗機，彈簧試驗機，彎曲試驗機，沖擊試驗機，彎曲強度試驗機，抗拉強度試驗機等。
|
