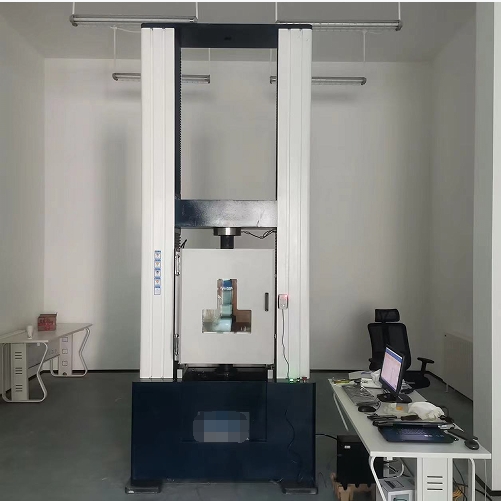

WDW-1000電子式萬能試驗機 WDW-1000電子式萬能試驗機 適用標準: GB/T 2611-2007 《試驗機 通用技術要求》 JB/T 7406.1-1994 《試驗機術語 材料試驗機》 GB/T 16491-2008 《電子式萬能試驗機》 GB/T 16825.1-2008 《靜力單軸試驗機的檢驗 第1部分:拉力和(或) 壓力試驗機測力系統的檢驗與校準》 GB/T 22066-2008 《靜力單軸試驗機計算機數據采集系統的評定》 JJG 139-1999 《拉力、壓力和萬能材料試驗機》 JB/T 6146-2007 《引伸計技術條件》 JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》 GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分:室溫試驗方法》 GB/T 7314-2005 《金屬材料 室溫壓縮試驗方法》 GB/T 232-2010 《金屬材料 彎曲試驗方法》 其它非金屬測試標準
WDW-1000電子式萬能試驗機主要技術參數: (一)主機參數: 立柱數:6柱(4立柱2絲杠); 最大拉伸空間:900; 最大壓縮空間:1700; 移動橫梁最大行程:1900; 試驗寬度:800; 橫梁調整最大速度(mm/min):200; 工作臺尺寸長×寬:800×400; (二)測量參數: 最大試驗力(kN):1000; 試驗機級別:0.5級; 試驗力測量范圍:0.4%~100%F.S(最大負荷); 試驗力測量精度:優于示值的±0.5%; 試驗力分辨力:滿量程的1/300000(全量程只有一個分辨力,不分檔); 位移測量準確度:±0.5%; 位移分辨力:0.4μm; 位移示值誤差:示值的±0.5%以內; 變形分辨力:0.001mm; 變形示值相對誤差:±0.5%以內; (三)控制參數: 應力控制速率范圍:0.005~5%FS/s; 應力控制速率精度:速率<0.05%FS/s時,為設定值的±2%以內,速率≥0.05%FS/s時,為設定值的±0.5%以內; 應變控制速率范圍:0.005~5%FS/s; 應變控制速率精度:速率<0.05%FS/s時,為設定值的±2%以內,速率≥0.05%FS/s時,為設定值的±0.5%以內; 位移控制速率范圍:0.001~200mm/min; 位移控制速率精度:速率<0.5mm/min時,為設定值的±1%以內,速率≥0.5mm/min時,為設定值的±0.2%以內; (四)整機參數: 主機尺寸:1450×1300×2700; 主機重量:4500; 功率(kW):20; 供電電源:三相,380V; 使用環境:無震動、無粉塵;室溫(15-25℃);濕度<70%;周圍無振動,無腐蝕性介質,無強磁場干擾;電源電壓波動不超過額定電壓的10%。 試驗附具: 該系列電子式萬能試驗機具有寬廣的應用范圍,既可以用于金屬材料和部件的測試,也可用于各種非金屬材料和成品的測試。不同的試驗需要采用不同的夾持方式,因此,我們根據各種試驗材料的特性設計了品種齊全的專用試驗附具,用戶在選購試驗機時,一定要根據測試材料、測試項目、標準要求,來選擇相應的專用試驗附具。 WDW-1000電子式萬能試驗機部件與配置: (一)標準主機部分 項 目 | WDW-1000 | 上橫梁 | 1套(45#厚板精加工) | 移動橫梁 | 1套(45#厚板精加工) | 工作臺 | 1套(45#厚板精加工) | 高精度滾珠絲杠副 | 2套 | 立柱 | 2-4根 | 交流伺服電機和控制器 | 1套(安川) | 減速機系統 | 1套 | 同步帶 | 1套(寧波伏龍) |
(二)測量顯示與控制系統 項 目 | WDW-1000 | 高精度負荷傳感器 | 1000KN 1只(0.5級,美國世銓) | 電子引伸計 | 1只(標距50mm,變形范圍10mm,北鋼院) | 控制器 | 1套 | 測控軟件 | 1套 | 計算機 | 1臺(主流配置,HP品牌) | 打印機 | 1臺(A4噴墨打印機,惠普品牌) |
(三)標準配置試驗附具 楔形夾具體:1套(自動夾緊); 拉伸圓鉗口:Φ14-Φ20、Φ20-Φ26,Φ26-Φ32,Φ32-Φ42; 拉伸平鉗口:0-7、7-14、14-21、21-30; 壓縮附具直徑:Φ120; (四)其他配置附具(用戶選配,須另外購置) ◆ 高溫爐固定架:2套 ◆ 水循環:1套 ◆ 高溫爐和溫控儀;2套 (五)隨機資料 項 目 | WDW-1000 | 裝箱清單 | 1份 | 保修證書 | 1份 | 出廠檢定合格證書 | 1份 | 試驗機使用說明書 | 1份 | 軟件使用說明書 | 1份 | 軟件備份光盤 | 1張 | 計算機及打印機原配的隨機資料 | 1套 | 傳感器、引伸計、電機、油泵、減速機等原配的隨機資料 | 若干份 |
可擴展機型(擴展功能): 通過加大試驗空間,加大立柱間距,加大工作臺,加裝專用附具等,可做大型部件、構件、包裝件、特殊試樣等的試驗。加裝高低溫爐和附具,可做材料的高低溫拉伸試驗。 售后服務: ◆ 我公司對產品提供一年免費保修服務和終生維修服務。 ◆ 我公司實行用戶檔案電腦化管理,所有產品調試、維修、配件更換、故障投訴等情況均持續記錄在用戶檔案中,對產品運行狀況動態化監測管理; ◆ 售后服務人員每年會不定期電話回訪或上門走訪客戶,了解產品使用狀況和檢查設備的運行情況,并指導對設備進行維護和保養; ◆ 接到用戶的故障電話后,4-8小時判斷故障原因并提出解決方案,24-72小時內到達用戶現場,排除故障; ◆ 保修期內,因維修不及時,而導致設備無法正常使用時,其保修時間隨停機時間的長短而相應延長; 標簽:WDW-1000電子式萬能試驗機
|
