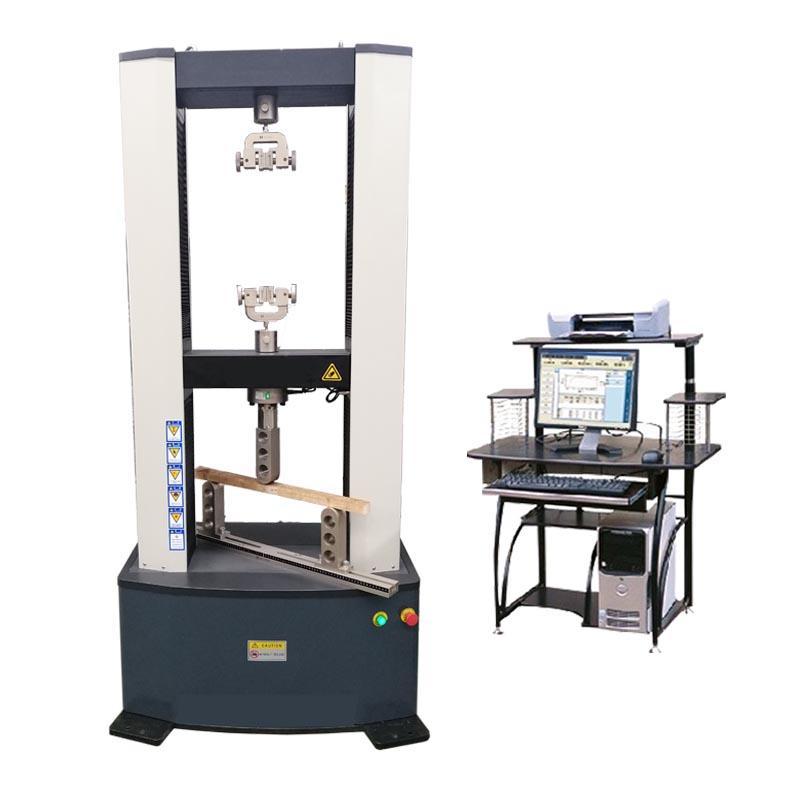

WDW-300微機控制電子萬能試驗機 一、產品簡介： WDW-300微機控制電子萬能試驗機，計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗， 二、微機控制電子萬能試驗機主要技術指標： 1. 最大試驗力：300kN 2. 試驗力測量范圍：0.4%--100% 3. 試驗力示值精度：優于示值±1% 4. 試驗力分辨力：1/300000(全程不分檔或等效6檔) 5. 橫梁位移測量精度：分辨率高于0.0025mm 6. 變形測量精度：±0.5%（在0.2—10mm范圍內） 7. 試驗速度范圍：0.01—300mm/min,無級調速 8. 速度控制精度：±1%(0.01~10mm/min); 9. 恒力、恒變形、恒位移控制范圍: 0.2%-100%FS 10．恒力、恒變形、恒位移控制精度: 設定值<10%FS時,設定值的±1.0%以內 設定值≥10%FS時,設定值的±0.1%以內 11. 變形速率控制精度: 速率<0.05%FS時為±2.0%設定值內 速率≥0.05%FS時為±0.5%設定值內 12. 試驗空間： A.拉伸空間：600mm B.壓縮空間：700mm C有效寬度：600mm 13．夾具形式：楔形夾具體 平鉗口0-20mm 圓鉗口?9-?26mm 14. 壓盤尺寸：φ100 mm 18. 整機電源：三相,380V±10%,50Hz，功率：3kW 19. 工作環境：室溫—35℃,相對濕度不超過80% 20. 主機尺寸：1130×650×2650mm 21. 重量：1800 kg
四、微機控制電子萬能試驗機控制軟件 使用三閉環控制軟件符合GB228-87、GB228-2010等三十多個國家標準有關規定, 同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。 五、微機控制電子萬能試驗機系統基本配置 1、試驗機主機 (門式框架結構) 含一體式操作臺 1.1 交流伺服電機及伺服驅動器 1.2 高精度負荷傳感器 1.3進口精密滾珠絲杠副 1.4減速系統（圓弧齒同步帶傳動） 2、STC300雙通道程控放大器 分辨力1/300000 3、試驗機專用控制軟件 5、光電編碼器（2000線） 6、全套附具包括：拉伸，壓縮，液壓夾緊裝置 7、聯想品牌計算機 8、惠普A4噴墨打印機 9、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單 更多微機控制電子萬能試驗機詳細資料請電話聯系我們濟南信標自動化設備有限公司。專業生產液壓萬能試驗機，疲勞試驗機，扭轉試驗機，高溫蠕變?cè)囼?yàn)機，彈簧試驗機，彎曲試驗機，沖擊試驗機，彎曲強度試驗機，抗拉強度試驗機等。
|
