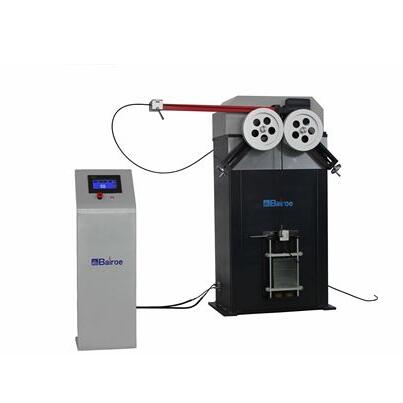

GWQ-90 光纖反復彎曲力試驗機 1. 用途: GWQ-90 光纖反復彎曲力試驗機適用于測試光纜承受反復彎曲的能力,通過施加反復彎曲力,對于合格的光纜要求光纖 不斷裂,光纖的衰減變化不超過光纜產品詳細規范中規定的值,光纜護套不開裂。 2.光纖反復彎曲力試驗機特點: 本設備采用人機界面與PLC 控制,TFT 真彩屏顯示測試參數和試驗數據,光纜在擺錘上的位置可調, 配置不同的砝碼及不同彎曲半徑的彎曲輪,能滿足接入網用蝶形引入光纜和其他光纜的反復彎曲試驗機,速度 無機調速,造型美觀、性能穩定、操作簡單、使用安全。
光纖反復彎曲力試驗機技術參數: 產品型號:GWQ-90 反復彎曲角度: ±90° 反復彎曲速度: (10~30) 次/分鐘,任意設置 反復彎曲次數:1~9999,任意設置 砝碼托架:5kg 6) 砝碼:5kg×4、2.5kg×1、1.0 kg×1 彎曲輪半徑:50mm,75mm、100mm、150mm (根據試驗要求更換) 光纜夾具至輪盤切點距離:250mm、500mm、1000mm, (可自行調節) 可單機獨立開始試驗,也可計算機遠程控制開始試驗,反復彎曲次數自動記錄,試驗結束后自動停止。 重量:600kg 光纖反復彎曲力試驗機安裝要求: 1) 電源:?jiǎn)蜗啵?span style="font-family: Calibri;">AC220V±10%,50~60Hz,0.8kW。 2) 安裝在穩固的基礎上,周圍留不小于 1 米的空間。 3) 環境溫度:25℃±10℃ ,濕度: ≤80%不結露。 室內無振動、無腐蝕性介質. 安裝條件: 安裝在穩固的基礎上,底座及機架水平度≤0.2/1000,底座四角膨脹螺釘固定; 周圍留有不小于1m 的空間; 室內清潔、干燥、無振動和腐蝕性氣體; 電源 AC220V/50Hz,電壓波動不超過額定值的±10%; 電網無干擾雜波,周圍無大電流頻繁啟停的用電設備; (6) 可工作溫度 10°~35° ,濕度 75%以內 標簽: GWQ-90 光纖反復彎曲力試驗機
|
