YZY-I型啞鈴形液壓式試樣制樣機 一、 設備主要用途 YZY-I型啞鈴形液壓式試樣制樣機主要用于壓制薄板等材料的標準試樣，如更換模具或其他附具，還可作為一般壓力機使用，拓展更多的使用功能。 二、 設備主要構成 該機由主機、液壓缸、液壓源和相應工裝模具組成，主機受力框架采用整體鋼板加工而成，剛性好，結構簡單，操作方便。液壓源采用三相電機驅動高壓油泵，安全閥限制最高壓力，由電動換向閥實現油路換向，即活塞桿的向上壓剪運動和向下復位移動等動作。 設備具有結構先進、噪音小、效率高、無污染、操作輕便、運行安全等特點。
三、 啞鈴形液壓式試樣制樣機主要技術參數 1.最大壓力負荷：300KN 2.加工試樣厚度范圍：0.1-3.0mm（根據板材厚度范圍選擇模具）； 備注可選模具規格：0.1-0.5mm ；0.5-1.0mm；
1.0-1.5mm；1.5-2.0mm；;

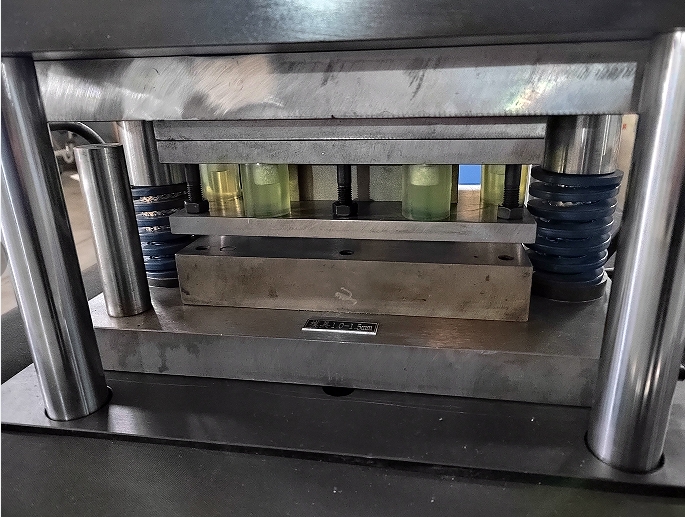

2.0-2.5mm；2.5-3.0mm。 3.試樣寬度：90-95mm 4.活塞直徑ф140mm 5.模具最大行程100mm； 6.外形尺寸（長X寬X高）：695×855×1050mm 7.電源：380V 1.1KW 四、 啞鈴形液壓式試樣制樣機設備特點 1、YZY-I為啞鈴形液壓式試樣制樣機。 2、YZY-I沖壓的試片符合GB/T13448-2006、GB/T9753-2007 、GB/T4156-2007要求。設備能夠根據模具將試樣一次壓制成型自動停止，試樣表面平整無劃痕，周邊無毛刺； 3、試樣模具有足夠好的強韌性，壓制過程中能承受300KN的壓力而不損壞，模具采用優質合金材料，不易磨損，使用壽命高； 4、開放的H型設計，可以方便放置試樣，對板材寬度尺寸沒有限制，能滿足各種形狀樣品要求。試樣模具能方便更換，隨機附帶模具一套； 5、設備能夠由一人獨立操作完成，操作過程一鍵完成，一次制樣時間小于1分鐘； 6、設備所用所有備件都易于購買； 7、1）安全 操作安全保護：本機在設計上采用安全操作模式，確保操作人員的人身安全； 系統安全保護:液壓系統設有安全閥進行壓力保護,電器系統有安全限位保護,以防模具被損壞; 2）方便 送樣——油泵啟動——沖裁——試樣落地——復位——手動取樣 3）設備應可靠接地； 五、操作規程： 1、根據需要，選擇合適尺寸的模具。 2、把選好的模具從左右方向放入工作臺與上橫梁之間，并保證其在四立柱的中間位置。 3、接上交流380V電源(三火一零，需接地線），打開設備后蓋門檢查油泵電機是否按順時針方向轉動（必須是順時針方向轉動）。 4、接好電源后，擰開急停按鈕。看模具上料處間隙是否能夠放進料去，如不能放進料，按“油泵啟動”按鈕后，按住“復位”按鈕，讓模具向上運動直到能放進料為止。 5、放好料后，按住“沖裁”按鈕，能聽到料被剪斷的聲音，聽到該聲音即可松開“沖裁”按鈕。 6、按“復位”按鈕直到料能取出為止。 7.試樣制作結束，按下急停按鈕，拉下空氣開關使設備斷電。 注意，如遇緊急情況，按下急停按鈕使設備斷電！ 標簽：啞鈴形液壓式試樣制樣機
|
