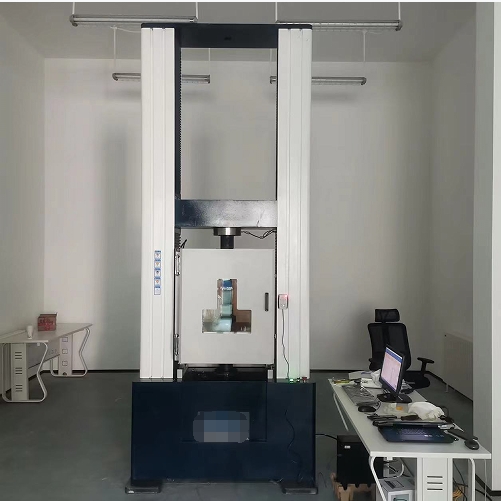

WDW-1000微機控制電子式萬能試驗機 微機控制電子式萬能試驗機 適用標準： GB/T 2611-2007 《試驗機 通用技術要求》 JB/T 7406.1-1994 《試驗機術語 材料試驗機》 GB/T 16491-2008 《電子式萬能試驗機》 GB/T 16825.1-2008 《靜力單軸試驗機的檢驗 第1部分：拉力和（或） 壓力試驗機測力系統的檢驗與校準》 GB/T 22066-2008 《靜力單軸試驗機計算機數據采集系統的評定》 JJG 139-1999 《拉力、壓力和萬能材料試驗機》 JB/T 6146-2007 《引伸計技術條件》 JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》 GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分：室溫試驗方法》 GB/T 7314-2005 《金屬材料 室溫壓縮試驗方法》 GB/T 232-2010 《金屬材料 彎曲試驗方法》 其它非金屬測試標準 微機控制電子式萬能試驗機 主要技術參數： （一）主機參數： 立柱數：6柱（4立柱2絲杠）； 最大拉伸空間：900； 最大壓縮空間：1700； 移動橫梁最大行程：1900； 試驗寬度：800； 橫梁調整最大速度（mm/min）：200； 工作臺尺寸長×寬：800×400； （二）測量參數： 最大試驗力（kN）：1000； 試驗機級別：0.5級； 試驗力測量范圍：0.4%～100%F.S（最大負荷）； 試驗力測量精度：優于示值的±0.5%； 試驗力分辨力：滿量程的1/300000（全量程只有一個分辨力，不分檔）； 位移測量準確度：±0.5%； 位移分辨力：0.4μm； 位移示值誤差：示值的±0.5%以?xún)?nèi)； 變形分辨力：0.001mm； 變形示值相對誤差：±0.5%以?xún)?nèi)； （三）控制參數： 應力控制速率范圍：0.005～5％FS/s； 應力控制速率精度：速率＜0.05%FS/s時，為設定值的±2%以?xún)?nèi)，速率≥0.05%FS/s時，為設定值的±0.5%以?xún)?nèi)； 應變控制速率范圍：0.005～5%FS/s； 應變控制速率精度：速率＜0.05%FS/s時，為設定值的±2%以?xún)?nèi)，速率≥0.05%FS/s時，為設定值的±0.5%以?xún)?nèi)； 位移控制速率范圍：0.001～200mm/min； 位移控制速率精度：速率＜0.5mm/min時，為設定值的±1%以?xún)?nèi)，速率≥0.5mm/min時，為設定值的±0.2%以?xún)?nèi)； （四）整機參數： 主機尺寸：1450×1300×2700； 主機重量：4500； 功率（kW）：20； 供電電源：三相，380V； 使用環境：無震動、無粉塵；室溫（15-25℃）；濕度<70%；周?chē)鸁o(wú)振動，無腐蝕性介質，無強磁場干擾；電源電壓波動不超過額定電壓的10%。 試驗附具： 該系列電子式萬能試驗機具有寬廣的應用范圍，既可以用于金屬材料和部件的測試，也可用于各種非金屬材料和成品的測試。不同的試驗需要采用不同的夾持方式，因此，我們根據各種試驗材料的特性設計了品種齊全的專用試驗附具，用戶在選購試驗機時，一定要根據測試材料、測試項目、標準要求，來選擇相應的專用試驗附具。
微機控制電子式萬能試驗機 部件與配置： （一）標準主機部分 項 目 | WDW-1000 | 上橫梁 | 1套（45#厚板精加工） | 移動橫梁 | 1套（45#厚板精加工） | 工作臺 | 1套（45#厚板精加工） | 高精度滾珠絲杠副 | 2套 | 立柱 | 2-4根 | 交流伺服電機和控制器 | 1套（安川） | 減速機系統 | 1套 | 同步帶 | 1套（寧波伏龍） |
（二）測量顯示與控制系統 項 目 | WDW-1000 | 高精度負荷傳感器 | 1000KN 1只（0.5級，美國世銓?zhuān)?/span> | 電子引伸計 | 1只（標距50mm，變形范圍10mm，北鋼院） | 控制器 | 1套 | 測控軟件 | 1套 | 計算機 | 1臺（主流配置，HP品牌） | 打印機 | 1臺（A4噴墨打印機，惠普品牌） |
（三）標準配置試驗附具 楔形夾具體：1套（自動夾緊）； 拉伸圓鉗口：Φ14-Φ20、Φ20-Φ26，Φ26-Φ32，Φ32-Φ42； 拉伸平鉗口：0-7、7-14、14-21、21-30； 壓縮附具直徑：Φ120； （四） 其他配置附具（用戶選配，須另外購置） ◆ 高溫爐固定架：2套 ◆ 水循環：1套 ◆ 高溫爐和溫控儀；2套 （五）隨機資料 項 目 | WDW-1000 | 裝箱清單 | 1份 | 保修證書 | 1份 | 出廠檢定合格證書 | 1份 | 試驗機使用說明書 | 1份 | 軟件使用說明書 | 1份 | 軟件備份光盤 | 1張 | 計算機及打印機原配的隨機資料 | 1套 | 傳感器、引伸計、電機、油泵、減速機等原配的隨機資料 | 若干份 |
可擴展機型（擴展功能）： 通過加大試驗空間，加大立柱間距，加大工作臺，加裝專用附具等，可做大型部件、構件、包裝件、特殊試樣等的試驗。加裝高低溫爐和附具，可做材料的高低溫拉伸試驗。 售后服務： ◆ 我公司對產品提供一年免費保修服務和終生維修服務。 ◆ 我公司實行用戶檔案電腦化管理，所有產品調試、維修、配件更換、故障投訴等情況均持續記錄在用戶檔案中，對產品運行狀況動態化監測管理； ◆ 售后服務人員每年會不定期電話回訪或上門走訪客戶，了解產品使用狀況和檢查設備的運行情況，并指導對設備進行維護和保養； ◆ 接到用戶的故障電話后，4-8小時判斷故障原因并提出解決方案，24-72小時內到達用戶現場，排除故障； ◆ 保修期內，因維修不及時，而導致設備無法正常使用時，其保修時間隨停機時間的長短而相應延長； 標簽：WDW-1000微機控制電子式萬能試驗機
|
