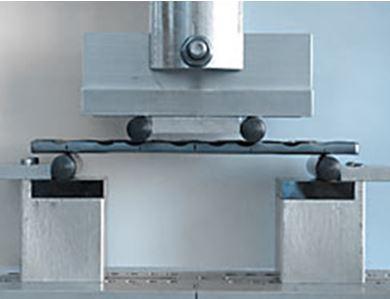

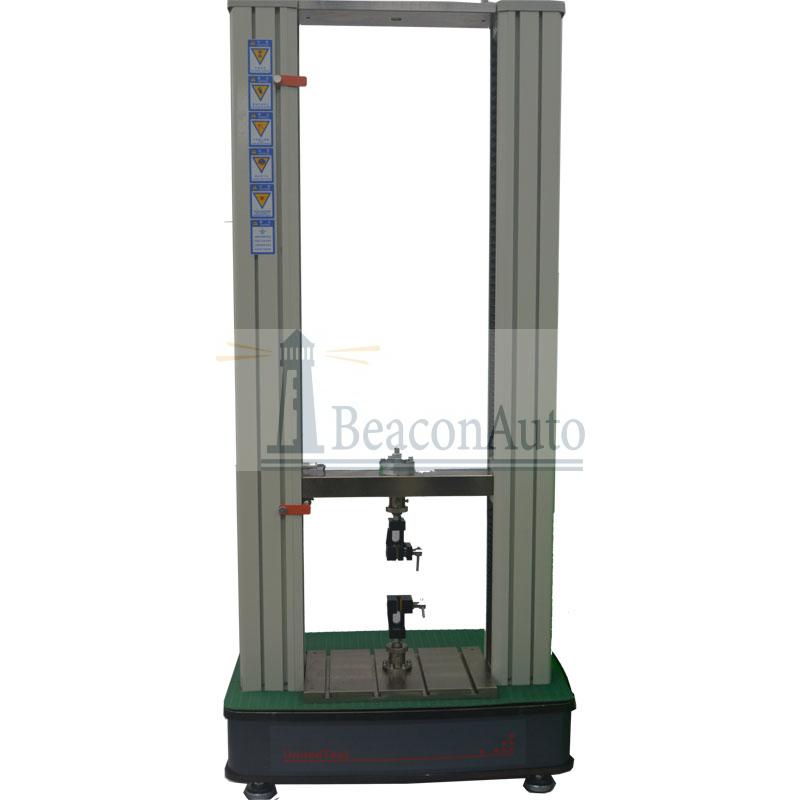

金屬接骨板四點彎曲彎曲疲勞試驗的美國標準 ASTM F382 用在矯形外科的再造手術中。金屬接骨板能對兩個或兩個以上骨頭碎片起到對齊和固定的作用。在提供了適當?shù)闹谓Y(jié)構后，金屬骨板的強度和剛度必須能使骨頭愈合。骨板的彎曲特性的指標，如彎曲強度和抗彎剛度等，應能使外科醫生充分了解（洞察）金屬骨板的特性，并使研究人員能對金屬骨板的材料和設計進行比較。而金屬接骨板在一個特定時間內的疲勞壽命或能承受的最大負荷也必須確定。 測試是以美國標準ASTM F382為基礎的–該標準對金屬骨板的規格和試驗方法作了標準化的規定。測試夾具能準確地復制在一個循環中的彎曲力矩，并能對金屬骨板的材料和設計進行疲勞評價。四點彎曲夾具是由兩個在加載夾具中心附近的加載輥，和兩個在試樣兩端的支承輥所組成的。滾筒有不同的尺寸，以適應不同大小的骨板試驗。 醫用接骨板彎曲試驗機產品用途：醫用接骨板彎曲試驗機主要用于骨接合植入物金屬接骨板在室溫環境下進行拉伸試驗、壓縮試驗、彎曲試驗，以及骨科材料機械力學性能實驗測試及研究。
可測試以下材料:骨結合植入物、外科植入物、直型接骨板、角度接骨板、抓握式接骨板、管形接骨板、L型接骨板、鉤接骨板、雙彎接骨板、Y型接骨板、高爾夫球棒形骨板、T形骨板等。
可檢測以下技術指標:彎曲強度和剛度;等效彎曲剛度;載荷-撓度曲線;撓度;抗拉強度;屈服強度;上屈服強度;下屈服強
度;規定非比例延伸強度;斷后伸長率;斷面收縮率等。
醫用接骨板彎曲試驗機依據標準:
1. YY/T0342 -外科植入物接骨板彎曲強度和剛度的測定;
2. YY0341-骨接合用無源外科金屬植入物通用技術條件
3. YY0017-骨接合植入物金屬接骨板
4. GB/T13810-外科植入物用鈦及鈦合金加工材
5. GB23102外科植入物金屬材料Ti-6Al -7Nb合金加工材
6. ISO 5832-12-外科植入物.金屬材料.第12部分:鍛造鈷鉻鉬合金;
7. ISO 13356- 外科植入物.釔穩定正方晶相氧化鋯(Y-TZP) 陶瓷材料
8. NF S94-063-外科植入物-Yttri a穩定的四角形鋯基陶瓷材料;
9. ASTM F382-201 4金屬骨板規格與試驗方法;
10.DIN ISO 5832-9- 外科植入物金屬材料第9部分:鍛制高氮不銹鋼
|
