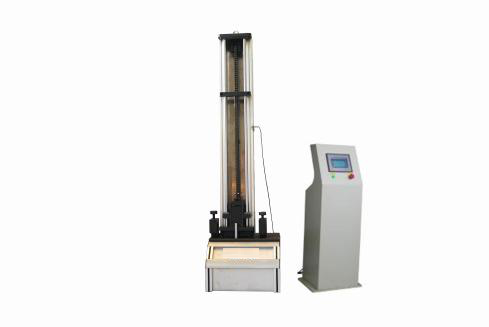

GCJ-100 光纜沖擊試驗機 用途： GCJ-100 光纜沖擊試驗機適用于測試光纜承受沖擊的能力，通過施加沖擊力，對于合格的光纜要求光纖不斷裂，光纖的 衰減變化不超過光纜產品詳細規范中規定的值，光纜護套不開裂。 2. GCJ-100 光纜沖擊試驗機特點： 本設備采用人機界面與PLC 控制，TFT 真彩屏顯示測試參數和試驗數據，沖擊高度可調，配置不同的砝碼 架，能滿足接入網用蝶形引入光纜和其他光纜的沖擊試驗，速度無機調速， 造型美觀、性能穩定、操作簡單、 使用安全。
3. GCJ-100 光纜沖擊試驗機設備組成： 1) 沖擊主機部分 2) 夾具 3) 砝碼 4) 電氣控制系統 (包括 PLC 模塊) 5) 電控箱 6) 觸摸屏 4.GCJ-100 光纜沖擊試驗機主要技術參數： 1) 沖擊高度:150mm、300mm、 1000mm (高度可調) ； 2) 重錘重量：沖擊重砣共 16kg，其中 2 只0.5kg 重砣、3 只 1kg 重砣、2 只 3kg 重砣，1 只6kg 重砣，根 據光纜試驗要求自行添加調整； 3) 沖擊速度：10~30 次/分 (速度可調) ； 4) 沖擊次數：1~9999 次，可任意設置； 5) 沖擊次數自動記錄，運行至設置次數自動終止試驗。 5.性能特點： 試驗機主要用于光纜沖擊性能試驗，包括型式試驗和出廠試驗， 以確定光纜承受沖擊 的能力。光纜沖擊試驗機主要由機架、滑動導軌、砝碼、伺服電機減速機、轉臂、 電控箱等 組成。 轉動夾緊手輪，調整夾口高度，將光纜放入夾口擺正夾緊。 電控說明：試驗機由PLC 與觸摸屏控制，界面友好，操作簡單，設置方便。本試驗機驅動部分采用臺達變 頻器，它有過壓、欠壓、過流、過熱、等保護功能?？刂泼姘迳系摹凹蓖ｉ_關”用于意外情況或需緊急停止 時使用，將其拍下有效， 需恢復時按箭頭方向向右旋起?；謴?fù)時時間間隔請?jiān)?nbsp;30S 以上。 6.GCJ-100 光纜沖擊試驗機安裝環境： 1) 室內溫度要求：10℃-40℃； 2) 室內濕度要求：<80% (不結露) ； 3) 無明顯電磁場干擾； 4) 無沖擊、無震動； 5) 周圍無腐蝕性介質； 6) 周圍預留不小于 0.7 米的維修空間； 7) 電源要求：工作電壓 380V±10% 50Hz 三相四線制； 標簽：GCJ-100 光纜沖擊試驗機
|
