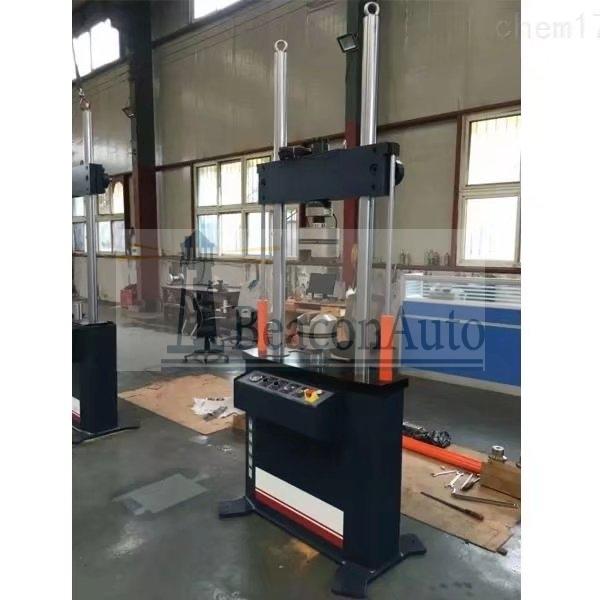

QBG-10型高頻疲勞試驗機 高頻疲勞試驗機產品概述 QBG 型系列疲勞試驗機在各種類型的疲勞試驗機中，具有結構簡單、使用操作方便、效率高、耗能低等特點，所以它被廣泛用來測試各種金屬材料抵抗疲勞斷裂性能、測試 KIC 值、S—N 曲線等等；配以相應夾具，被廣泛用來測試各種零部件（如板材、齒輪、曲軸、螺栓、鏈條、連桿、搖臂、緊湊拉伸等等）的疲勞壽命，可完成對稱疲勞試驗、不對稱疲勞試驗、單向脈動疲勞試驗、塊譜疲勞試驗、調制控制疲勞試驗、高低溫疲勞試驗、三點彎、四點彎、扭轉等種類繁多的疲勞試驗。 高頻疲勞試驗機主要技術指標 1、最大負荷：±10kN 2、最大單向脈動負荷：±10kN 3、最大交變負荷（幅值）：5kN 4、負荷精度等級: 0.5 級 5、動、靜負荷波動度：≤±0.3％F.S 6、受力同軸度：≤5％ 7、上下試驗空間：≥700mm 8、頻率范圍：60～300Hz, 頻率分辨率: 0.1Hz，多級頻率調節。 9、最大計數范圍：9×109。試驗機能夠自動記錄試驗循環次數并具有掉電保護功能；循環次數可以隨時設定，到達規定循環次數后具有自動停機功能；具有防止在停電等意外停機以后再次自動啟動的功能。 10、控制方式：具有常規疲勞試驗（對稱及不對稱）、塊譜（程控）疲勞試驗、調制疲勞試驗（正弦 波、三角波、梯形波、自定義波）等。 11、試驗功能：疲勞壽命（S-N 曲線等）試驗功能及斷裂力學（如斷裂韌性、裂紋擴展速率及門坎 值等）試驗功能等?？蛇x配并支持種類繁多的試驗工裝及各種環境試驗裝置。 12、具有較完備的保護功能，如過載保護、機械限位保護、電機過流保護、斷裂保護、激勵器過流二級保護、頻率降保護、動靜負荷上下限人為設置保護、動靜負荷失控保護等，許多保護可依據不同試驗的要求進行靈活配置，試驗過程可無人值守。 13、整機電源：?jiǎn)蜗?220VAC 或三相 380VAC/50Hz/1.5kW，配線按照單相三線制或三相五線制。 注：出口設備按照設備所在地電源匹配。 高頻疲勞試驗機適用標準：JJG556-2011《軸向加荷疲勞試驗機》、GB/T2611、GB/T3075、HB5287、ISO1099、ASTM E466、ASTM E399、ASTM E647 標準等。 高頻疲勞試驗機配置清單 序號 | 名 稱 | 型號規格 |
| 數量 | 說 明 |
|
|
|
|
|
|
|
| 1 | 高頻疲勞試驗機主機 | QBG-10 型 |
| 1 臺 |
|
|
|
|
|
|
| 專利產品 |
| 2 | 高頻疲勞試驗機測控電箱 | QBG-10 型 |
| 1 臺 |
|
|
|
|
|
|
|
| 3 | 高頻疲勞試驗機集成機柜 | QBG-10 型 |
| 1 臺 |
|
|
|
|
|
|
|
|
| 4 | 聯想商用計算機 | 發貨時的主流配置 |
| 1 臺 |
|
|
|
|
|
|
|
|
| 5 | 惠普激光打印機 | Hp1106 |
| 1 臺 |
|
|
|
|
|
|
|
|
| 6 | 英文版高頻疲勞試驗測控軟件 | CCQBPV5.70EN |
| 1 套 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 7 | 室溫螺紋圓試樣疲勞試驗夾具 | M11x1、M14x1、M16x1、 | 各 1 套 | 或根據用戶要求選配 |
|
|
|
| M22x1 |
|
|
|
|
|
|
|
|
|
| 8 | 隨機工具 |
| 1 套 |
|
|
|
|
|
|
|
|
| 9 | 隨機文件 |
| 1 套 |
|
|
|
|
|
|
|
|
|
