微機控制電液伺服動靜萬能疲勞試驗機
上一篇:電液伺服多通道預埋槽道疲勞試驗機
下一篇:微機控制高溫疲勞試驗機
24小時服務熱線:18660113502

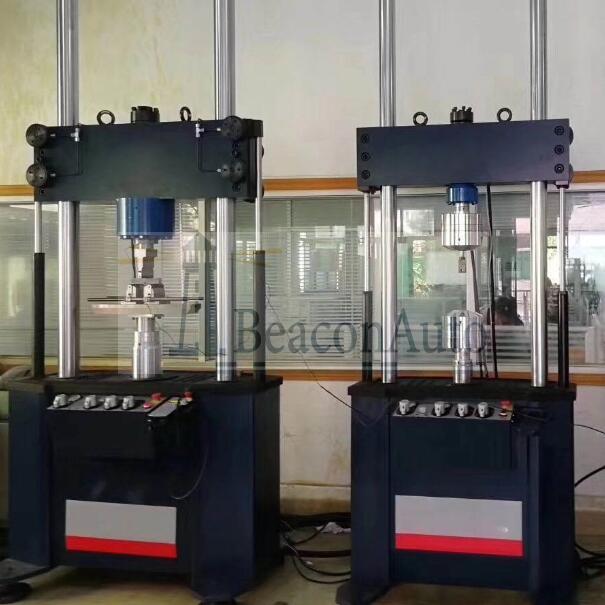

PWS-50H微機控制電液伺服動靜能疲勞試驗機

高溫疲勞試驗機



系列產品概述:

微機控制電液伺服動靜能疲勞試驗機,是我公司研制的系列動態疲勞加載試驗系統產品之一。該系列產品具有輸出力范圍廣,控制精度高,使用方便,可靠性高等特點。該系列試驗系統在研制、開發過程中吸取國際.先進電液伺服動態試驗機技術,結合國內用戶的實際使用狀況設計而成。伺服作動器、恒壓伺服油源、加載框架等關鍵部件為我公司設計制造,伺服閥、傳感器、密封件等關鍵外購件均選用國際主流型號產品,大大提高了系統的穩定性和可靠性,試驗機的整體性能與國際.先進產品技術水平相當。

該試驗系統,既能進行動態的高、低周疲勞試驗、程序控制疲勞試驗,也能進行靜態的恒速率、恒應變、恒應力控制下的試驗和各種常規的力學性能試驗,還可進行斷裂力學試驗,也可以對廣義范圍上材料或構件的疲勞壽命、裂紋擴展、斷裂韌性性能測試、實際試件的安全性評價、工況模擬等,通過更換附具,還可進行各類結構件、部件以及總成件等的疲勞及靜態力學性能試驗。因此有著其它任何種類的試驗機所不能比擬的優勢,是國際疲勞力學研究領域界z推崇的材料試驗設備。

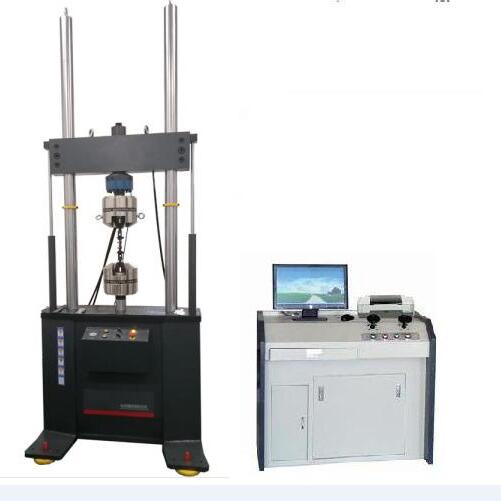

1微機控制電液伺服動靜W能疲勞試驗機 (1).jpg

微機控制電液伺服動靜能疲勞試驗機試驗系統主要單元部分:

50Kn高剛度主機:1套;

21MP、90L/min、120L/min、170/min恒壓伺服泵站(油源):1套;

MTSD900全數字伺服控制系統:1套;

MTSDP單通道動靜態試驗軟件包:1套;

測量相關傳感器  1套(力、位移)

壓縮附具:1套;

管片道槽定制工裝 1套(根據用戶提供產品圖紙設計)

計算機、打印機:1套;

管路、配件、工具等:1套;

高溫爐 一套

微機控制電液伺服動靜能疲勞試驗機主要技術指標。

1、試驗力單元:

Z大動靜態試驗力:±50KN;

有效測量范圍:全程不分檔1%—100.%FS;

靜態試驗力示值精度:小于±0.5%;動態試驗力示值精度:小于±1.0%;

試驗力平均負荷波動度:小于±1%;

試驗力動態負荷波動度:小于±1%;

2、位移單元:

系統Z大位移:不小于±75mm(總行程不小于150mm);

動靜態示值精度:±0.5%FS;

3、作動器指標:

作動器有效行程:不小于±150mm(總行程不小于200mm);

Z高工作壓力:21MPa;

Z大試驗力±10KN;±20KN;±50KN;±100KN;

前法蘭連接,安裝在上橫梁上方

5、試驗頻率及振幅:0.1~30Hz;(幅頻特性不同、可選擇匹配不同流量液壓站)

6、主要試驗波形:正弦波、方波、三角波、斜波、半正弦、半三角、各類組合波形。

7、試驗工裝;

輔具根據試件尺寸和試驗方法定制工裝;

帶預應力調整環以消除間隙;

8、壓縮附具:

壓盤直徑φ150mm

與底座和傳感器接頭配套設計

9、液壓油源參數:

壓力:21Mpa;

流量:90L/min、120L/min、170/min

功率:380V 22kW

油箱凈容積260L;

幅頻特性

頻率

5HZ

10HZ

20HZ

30HZ

振幅

±5

±3

±2

±1

10、控制器主要指標

全數字閉環控制,可以任意采集信號進行全數字PID控制。閉環控制頻率高達10kHz;

直接集成伺服閥驅動單元(二三級伺服閥驅動均可);

內置信號發生器頻率范圍:0.001-600Hz,頻率分辨率:0.001Hz;

控制波形:正弦波、三角波、方波、斜波、鋸齒波、隨機波,且可實現各類波形的組合輸出。

控制方式:力、位移、變形PID閉環控制,并可實現任意控制模式的平滑無擾切換;

系統具有傳感器標定、清零等功能;

具備完善的液壓控制功能,如:控制泵站開/停、高/低壓切換等;

提供多種接口板與各類傳感器及驅動單元配套。

微機控制電液伺服動靜能疲勞試驗機軟件系統:

與MTSD900控制系統配套使用。由于軟件涵蓋的試驗標準廣泛、使用靈活,數據導入導出方便快捷,所以特別適合各類科研機構的使用。主要功能特點有:

基于WinXP/Win7工作平臺開發;

集成各類動靜態試驗功能與一體。

與MTSD900高度集成。

對于動態試驗,可定義任意功能的試驗波形組合,形成試驗譜與試驗過程,控制試驗機完成各類復雜功能動態疲勞試驗。

對于靜態試驗,軟件集成材料試驗領域主要國際標準,并針對中國市場提供GB標準軟件模塊,功能強大,既適合科研研究,也適合常規工藝研究。

數據采集、試驗步驟、數據存儲、試驗保護等各項功能均可以事件形式進行編程設定,從而協助用戶完成各類復雜功能的試驗操作。

軟件提供的快速疲勞試驗與靜態試驗功能,可大幅度提高常規疲勞試驗與靜態試驗效率。
